深度解析
豎管降膜蒸發器和橫管降膜蒸發器
本次解析將超越基礎對比，從工作原理、流體力學、傳熱特性、工程應用等多個維度進行系統剖析。豎管降膜式蒸發器與橫管降膜式蒸發器全面深度解析
核心工作原理與結構設計的根本差異
Fundamental differences in core working principles and structural design
特征 維度 | 豎管降膜蒸發器 | 橫管降膜蒸發器 |
核心結構 | 管束垂直布置。料液從頂部進入，依靠重力為主要驅動力沿管內壁成膜。 | 管束水平布置。料液從頂部噴淋，依靠重力和噴淋動能在管外壁成膜。 |
相變位置 | 管內蒸發：料液在管內吸收熱量，產生蒸汽。加熱介質（蒸汽）在管外（殼程）冷凝。 | 管外蒸發：料液在管外吸收熱量，產生蒸汽。加熱介質（蒸汽）在管內冷凝。 |
蒸汽流道 | 二次蒸汽與液膜在管內同向流動，流向分離器。流道相對狹窄，蒸汽流速較高，壓降較大。 | 二次蒸汽在管束之間的寬闊空間橫向流動，流向分離器。流道寬敞，蒸汽流速低，壓降極小。 |

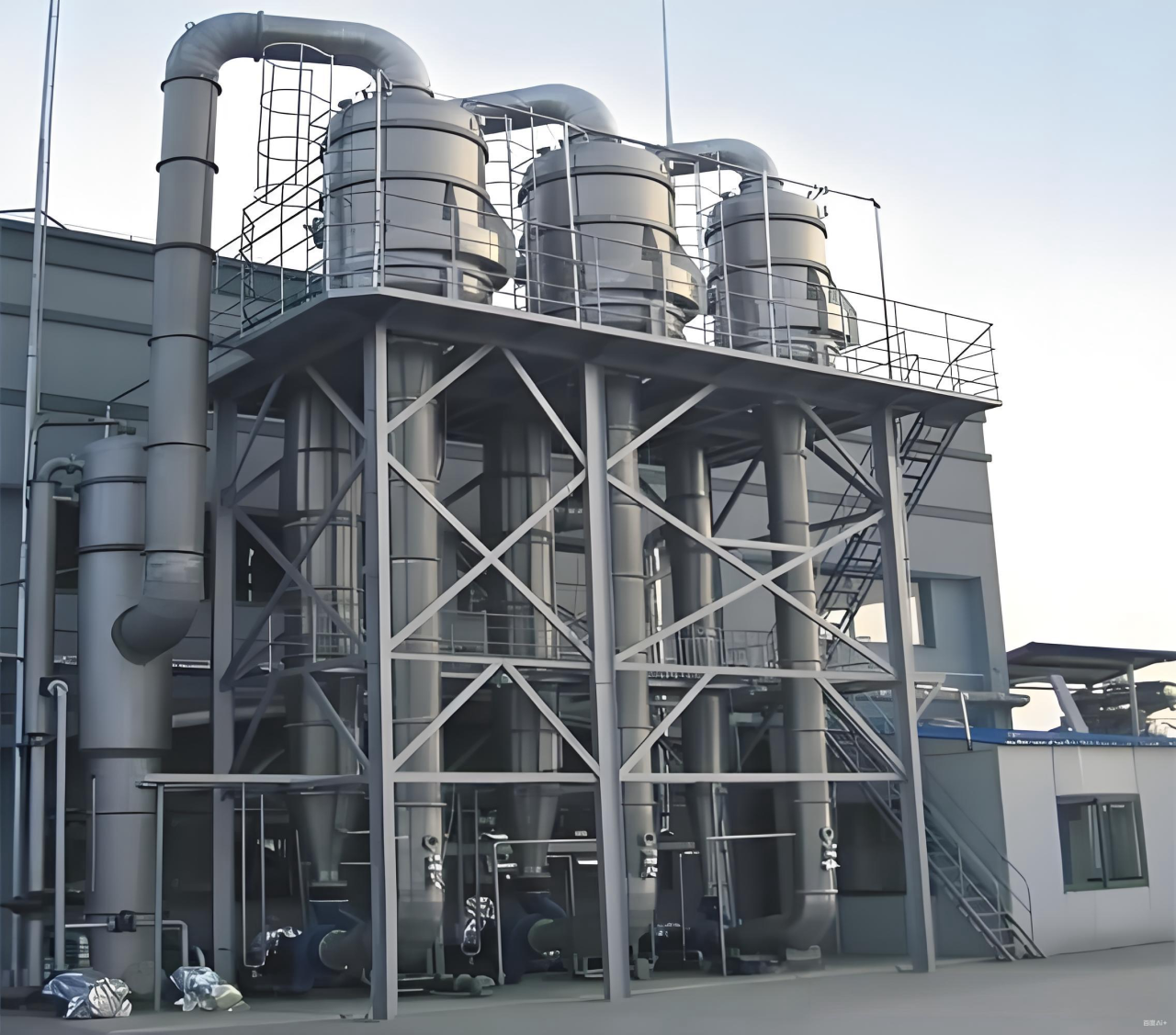

系統布局 | 通常為塔式布局，各效垂直疊加，占地面積小，但建筑物高度要求高。 | 通常為緊湊式箱體布局，各效水平布置或緊湊集成在一個大型殼體內，設備高度低。 |
流體力學與傳熱特性深度分析
In-depth analysis of fluid mechanics and heat transfer characteristics
1. 液膜形成與分布——技術核心與挑戰
豎管降膜（VTE）：
核心部件： 液體分布器。其設計的精確性直接決定成敗。理想的分布器需確保每根管子、每個圓周方向都能被均勻潤濕。
失效風險： 分布不均會導致部分管壁出現“干斑”，該點溫度急劇上升，溶質迅速析出，結垢速率呈指數級增長。這是VTE最致命的技術難點。
流體行為： 液膜下落過程中可能出現波動流、湍流，有助于提高傳熱系數。但若流量過低，會變成不均勻的溪流狀，傳熱惡化。
橫管降膜（HTE）：
核心部件： 噴淋系統（噴嘴或溢流槽）。需確保上層管子形成的液膜或滴液能均勻地淋灑在下層管子上。
流體行為： 液膜繞管外壁流動，流動路徑短，容易維持穩定的層流膜。但管底部可能因液膜聚集而稍厚，形成傳熱弱區。通常通過設計合理的管間距和噴淋密度來優化。
2. 傳熱性能與溫差損失
傳熱系數：
兩者理論上都可以達到很高的傳熱系數（通常范圍在 2000 ~ 5000 W/m2·K），因為兩側都是相變換熱。
VTE 的管內蒸發，由于蒸汽核心的擾動，在較高雷諾數下通常能獲得略高的傳熱系數。
HTE 的管外蒸發，傳熱系數穩定，但受噴淋密度和管排布局影響顯著。
溫差損失：
靜壓頭損失： 兩者都基本消除了液柱靜壓帶來的沸點升高，這是它們相對于滿液式蒸發器的核心優勢。
蒸汽側壓降損失：
VTE的劣勢： 蒸汽在狹長的管內向上流動，與液膜逆流或并流，流動阻力大，導致效間壓降顯著。這意味著為了維持足夠的傳熱溫差，需要提高首效的壓力或降低末效的真空度，增加了能耗。
HTE的優勢： 蒸汽在管束間的寬闊空間橫向流動，流動阻力極小，效間壓降可忽略不計。這使得HTE可以在極小的總溫差下穩定運行（可低至1.5~2.0°C）。
工程應用、優缺點與場景選擇
Engineering application, advantages and disadvantages, and scenario selection
1. 綜合優缺點對比
評價 指標 | 豎管降膜蒸發器 | 橫管降膜蒸發器 |
優點 |
|
|
缺點 |
|
|
2. 防垢策略與維護性
VTE：
主要策略： 依賴完美的液體分布 + 嚴格的料液預處理（化學防垢） + 操作參數控制（如控制頂溫、濃度）。
維護： 結垢多發生在管內，機械清理（如鉆通）難度大，可能需化學清洗或更換管束，停機時間長。
HTE：
主要策略： 化學防垢 + 操作參數控制。
維護： 結垢在管外，易于直接觀察。停機后，人工或機械清理相對方便，甚至可實現高壓水槍在線沖洗，維護成本較低。
3. 核心應用場景選擇指南：
場景 特征 | 推薦首選技術 | 原因分析 |
大型 / 超大型海水淡化廠（日產萬噸級以上） | 豎管降膜蒸發器 | 技術路線成熟，規模效應顯著，塔式布局節省用地，傳熱效率高，綜合經濟性好 |
有大量低品位廢熱可利用（如 70°C 以下的工藝廢熱水、低溫蒸汽） | 橫管降膜蒸發器 | 其極小溫差工作能力是唯一選擇，能將廢熱 “吃干榨盡”，節能效益巨大 |
熱源溫度有限，但要求高造水比 | 橫管降膜蒸發器 | 低蒸汽壓降特性允許設計更多的效數（在相同總溫差下），從而獲得更高的造水比 |
處理易結垢物料，且清潔頻率高 | 橫管降膜蒸發器 | 管外結垢易于檢查和機械清理，可大幅縮短維護周期，降低長期運營成本 |
空間高度受限的改造項目或艦船平臺 | 橫管降膜蒸發器 | 設備高度低，布局靈活，非常適合空間受限的應用場合 |
處理高結晶度或高粘度物料 | 需謹慎評估，或選用其他形式 | 降膜蒸發器通常不適合有大量固體結晶析出的工況，易堵塞分布器或噴淋系統。此時強制循環蒸發器是更優選擇 |
總結
Summary
豎管降膜和橫管降膜都是高效的蒸發技術，沒有絕對的優劣，只有是否適合特定的應用場景。
豎管降膜蒸發器是“效率與規模的王者”，憑借其高傳熱系數和易于大型化的特點，統治著以穩定、高溫熱源驅動的大型海水淡化市場。
橫管降膜蒸發器是“低品位能源的收割者”，以其無可匹敵的小溫差運行能力和緊湊結構，在廢熱回收、節能改造和空間受限的應用中占據絕對優勢。
作為專業人士，您的決策應基于對熱源品位、處理規模、物料特性、空間限制、投資與運維成本的綜合權衡。
